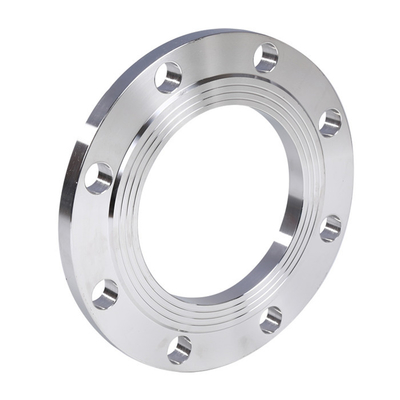

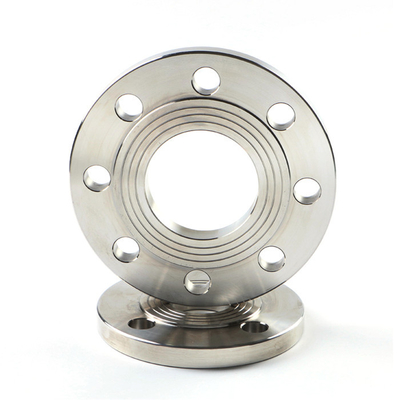

Kohlenstoffstahl-Platten-Flansch-flanschen schweißender Hals-Beleg DN150 A105 106 auf Lochplatte-Flansch WN angehobenes Gesicht
ANMERKUNG:
1. Klasse 150, die Flansche ausgenommen Lap Joint mit 0,06 (1.6mm) anhoben Gesicht versorgt werden, das ‚im (c) der Stärken und ‚Länge durch Nabe ‚(Y1) eingeschlossen ist, (Y3).
2. Für Slipper, verlegtes, Sockel-Schweißen und Lap Joint Flanges können die Naben von Basis zu Spitze geformtes auch nicht vertikales sein oder spitzten sich innerhalb der Grenzen 7 Grad zu.
3. möglicherweise Blindflansche werden gemacht mit der gleichen Nabe wie der, der für Aufsteckflansche oder ohne Nabe verwendet wird.
4. Die Dichtungsoberfläche und die Rückseite (Auflagefläche für das Weglaufen) werden parallel innerhalb 1 Grads gemacht. Um Parallelismus zu vollenden, wird das Stellengegenüberstellen entsprechend MSS SP-9 durchgeführt, ohne Stärke (c) zu verringern.
5. wird Tiefe von Sockel (d) durch ANSI B 16,5 nur in den Größen durch 3 Zoll, über 3 Zoll ist an der Wahl des Herstellers abgedeckt
| Tabelle ANSI, ASME, ASA, B16.5 150lb/sq.in. Platten-Ring Flange Rf |
| ø |
D |
b |
g |
m |
J |
k |
Löcher |
L |
Kilogramm. |
| 1/2“ |
88,9 |
11,1 |
34,9 |
30,2 |
22,3 |
60,3 |
4 |
15,9 |
0.400 |
| 3/4" |
98,4 |
12,7 |
42,9 |
38,1 |
27,7 |
69,8 |
4 |
15,9 |
0.700 |
| 1" |
107,9 |
14,3 |
50,8 |
49,2 |
34,5 |
79,4 |
4 |
15,9 |
0.800 |
| 1 1/4" |
117,5 |
15,9 |
63,5 |
58,8 |
43,2 |
88,9 |
4 |
15,9 |
1.100 |
| 1 1/2“ |
127,0 |
17,5 |
73,0 |
65,1 |
49,5 |
98,4 |
4 |
15,9 |
1.400 |
| 2" |
152,4 |
19,0 |
92,1 |
77,8 |
62,0 |
120,6 |
4 |
19,0 |
2.200 |
| 2 1/2“ |
177,8 |
22,2 |
104,8 |
90,5 |
74,7 |
139,7 |
4 |
19,0 |
3.600 |
| 3" |
190,5 |
23,8 |
127,0 |
107,9 |
90,7 |
152,4 |
4 |
19,0 |
4.100 |
| 3 1/2“ |
215,9 |
23,8 |
139,7 |
122,2 |
103,4 |
177,8 |
8 |
19,0 |
5.200 |
| 4" |
228,6 |
23,8 |
157,2 |
134,9 |
116,1 |
190,5 |
8 |
19,0 |
5.600 |
| 5" |
254,0 |
23,8 |
185,7 |
163,6 |
143,8 |
215,9 |
8 |
22,2 |
6.300 |
| 6" |
279,4 |
25,4 |
215,9 |
192,1 |
170,7 |
241,3 |
8 |
22,2 |
7.500 |
| 8" |
342,9 |
28,6 |
269,9 |
246,1 |
221,5 |
298,4 |
8 |
22,2 |
12.600 |
| 10" |
406,4 |
30,2 |
323,8 |
304,8 |
276,3 |
361,9 |
12 |
25,4 |
18.500 |
| 12" |
482,6 |
31,7 |
381,0 |
365,1 |
327,1 |
431,8 |
12 |
25,5 |
28.000 |
| 14" |
533,4 |
34,9 |
412,7 |
400,0 |
359,1 |
476,2 |
12 |
28,6 |
36.000 |
| 16" |
596,9 |
36,5 |
469,9 |
457,2 |
410,5 |
539,7 |
16 |
28,6 |
46.000 |
| 18" |
635,0 |
39,7 |
533,4 |
504,8 |
461,8 |
577,8 |
16 |
31,7 |
50.000 |
| 20" |
698,5 |
42,9 |
584,2 |
558,8 |
513,1 |
635,0 |
20 |
31,7 |
64.000 |
| 22" |
749,3 |
46,0 |
641,2 |
609,6 |
564,4 |
692,1 |
20 |
34,9 |
72.000 |
| 24" |
812,8 |
47,6 |
692,1 |
663,6 |
615,9 |
749,3 |
20 |
34,9 |
89.000 |
